夹紧滑块
夹紧滑块简介

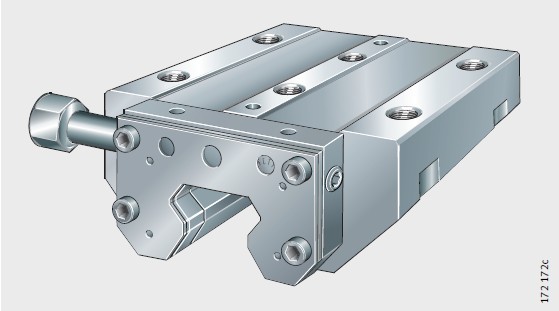

夹紧滑块RUKS..-D-A 通过液压夹紧力阻止振荡载荷下的微动，通过螺栓连接在周边结构上，以提高刚性，尤其是运行方向上的刚性。这可以显著提高加工质量，例如机床应用。导轨与夹紧滑块间的密封唇及密封条保护了接触面免受污染。
夹紧滑块选购方法
起步阻力
|
起步阻力取决于尺寸，图8。锁紧阻力的大小也与导轨条件相关( 润滑量)。
|

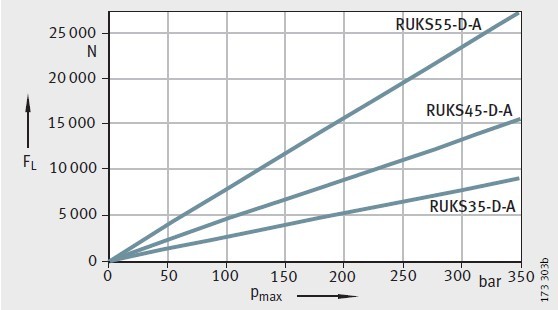

图8起步阻力(FL = 起步阻力 pmax = 压力 )
|
安装
|
夹紧滑块必须与导轨校直。安装指导,夹紧滑块没有定位面。滑块不可侧向定位。
最大压力为350 bar。注意压力峰值。当压力为高频时，请联系我们。
|
液压油侧向进入
|
夹紧滑块RUKS..-D-A-SR 和RUKS..-D-A-H-SR， 液压油从侧面进入.
带有M12_1.5 螺纹的管件可连接Ermeto 连接件，交货时已包括。
|
液压油从上面进入
|
夹紧滑块RUKS..-D-A-SO 和RUKS..-D-A-H-SO， 液压油通过周边结构从滑块上部进入。
|
订货举例、订货号
|
订货举例、订货号例如与RUE35-E 相配的夹紧滑块订购。液压油通过周边结构从上面进入。
订货号1_RUKS35-D-A-SO
|
夹紧滑块尺寸图
RUKS..-D-A-H-SO
|
RUKS..-D-A-H-SR
|
|
|
|
|
|
|
|
|
RUKS..-D-A-SO
|
RUKS..-D-A-SR
|
|
|
|
|
|
|
|
|
夹紧滑块产品参数表
编号
|
直线
导轨
|
H
|
B
|
L
|
H1
|
H3
|
H9
|
JB
|
JL1
|
JL2
|
JL5
|
L1
|
N2
|
T7
|
M(KG)
|
动载N
|
静载N
|
1
|
RUKS35-D
-A-H-SO
|
55
|
68
|
134
|
6.8
|
42
|
|
50
|
50
|
|
38
|
113
|
6
|
10
|
2.8
|
534
|
1090
|
2
|
RUKS45-D
-A-H-SO
|
70
|
84
|
156
|
8.7
|
58
|
|
60
|
60
|
|
43.5
|
134
|
6
|
12
|
4.5
|
1051
|
1890
|
3
|
RUKS55-D
-A-H-SO
|
80
|
98
|
186
|
11
|
62
|
|
75
|
75
|
|
50.5
|
163
|
6
|
15
|
7.6
|
1430
|
2760
|
4
|
RUKS35-D
-A-H-SR
|
55
|
68
|
134
|
6.8
|
42
|
20.2
|
50
|
50
|
|
38
|
113
|
6
|
10
|
2.8
|
2631
|
4290
|
5
|
RUKS45-D
-A-H-SR
|
70
|
84
|
156
|
8.7
|
58
|
25.6
|
60
|
60
|
|
43.5
|
134
|
6
|
12
|
4.5
|
3934
|
6490
|
6
|
RUKS55-D
-A-H-SR
|
80
|
98
|
186
|
11
|
62
|
28.8
|
75
|
75
|
|
50.5
|
163
|
6
|
15
|
7.6
|
444
|
841
|
7
|
RUKS35-D
-A-SO
|
48
|
98
|
134
|
7
|
42
|
|
82
|
62
|
52
|
32
|
113
|
6
|
12
|
2.8
|
740
|
1140
|
8
|
RUKS45-D
-A-SO
|
60
|
118
|
156
|
8.7
|
27
|
|
100
|
80
|
60
|
35.5
|
134
|
6
|
15
|
4.5
|
932
|
1480
|
9
|
RUKS55-D
-A-SO
|
70
|
138
|
186
|
11
|
32
|
|
116
|
95
|
70
|
40.5
|
163
|
6
|
18
|
7.7
|
1746
|
2380
|
10
|
RUKS35-D
-A-SR
|
48
|
98
|
134
|
7
|
21
|
|
82
|
62
|
52
|
32
|
113
|
6
|
12
|
2.8
|
2757
|
3890
|
11
|
RUKS45-D
-A-SR
|
60
|
118
|
156
|
8.7
|
27
|
15.6
|
100
|
80
|
60
|
33.5
|
134
|
6
|
15
|
4.5
|
1335
|
2650
|
12
|
RUKS55-D
-A-SR
|
70
|
138
|
186
|
11
|
32
|
18.8
|
116
|
95
|
70
|
40.5
|
163
|
6
|
18
|
7.6
|
1872
|
4030
|
